Alimentation
Monture PC et Canon 400D depuis 12V
Energie
Un peu d'autonomie pour la monture, le PC et bientot le
400D avec le montage d'un régulateur à base
de LM317 ('voir ci dessous).

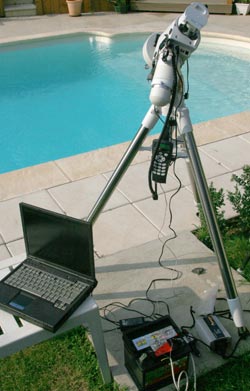

J'utilise un convertisseur 220/12v pour l'alimentation de
mon PC n'ayant pas d'autonomie du tout. Ce Setup a été
testé plusieurs nuits complètes et permet
une autonomie totale de la monture, du PC et du Canon 400D.
|
|
|
Bloc
alimentation principal |
|
|
|
gauche : La batterie de 12V avec les pinces alimentant
une multiprise allume cigare adaptée "maison".
Une sortie pour le convertisseur, une autre pour la monture.
à
droite :
CONVERTISSEUR 150W 12VDC -230VAC XANTREX (ALCV12-230-150WP)
Achat
sur Electronique diffusion ici
|
|
Alimentation
Canon 400D depuis 12V |
|
|
Régulateur
12v => 7,4v pour alimentation du Canon 400D
à
gauche : Schéma d'implantation des composants.
|
|
Détail
de l'implantation des composants. Le régulateur LM317T
TO-220 en boitier TO 220 implanté sur un petit radiateur
de récupération. |
|
|
|
|
Détail
de l'implantation des composants coté soudure. |
|
Intégration
du régulateur dans un boitier qui pourra contenir
d'autres régulateurs. Prise jack alimentant l'adaptateur
batterie 400D créé à partir d'une batterie
achetée à bas pris à Hong-Kong sur
internet. (quelques euros) |
|
|
|
Ensemble
terminé et raccordé. Un jack permet de dissocier
très facilement le bloc adaptateur batterie 400D
du régulateur. |
|
| |
Les
photos de cette page ont été effectuées
à l'aide du téléphone mobile N95. |
|
|
| |
|
|
|
| |
|
|
|
